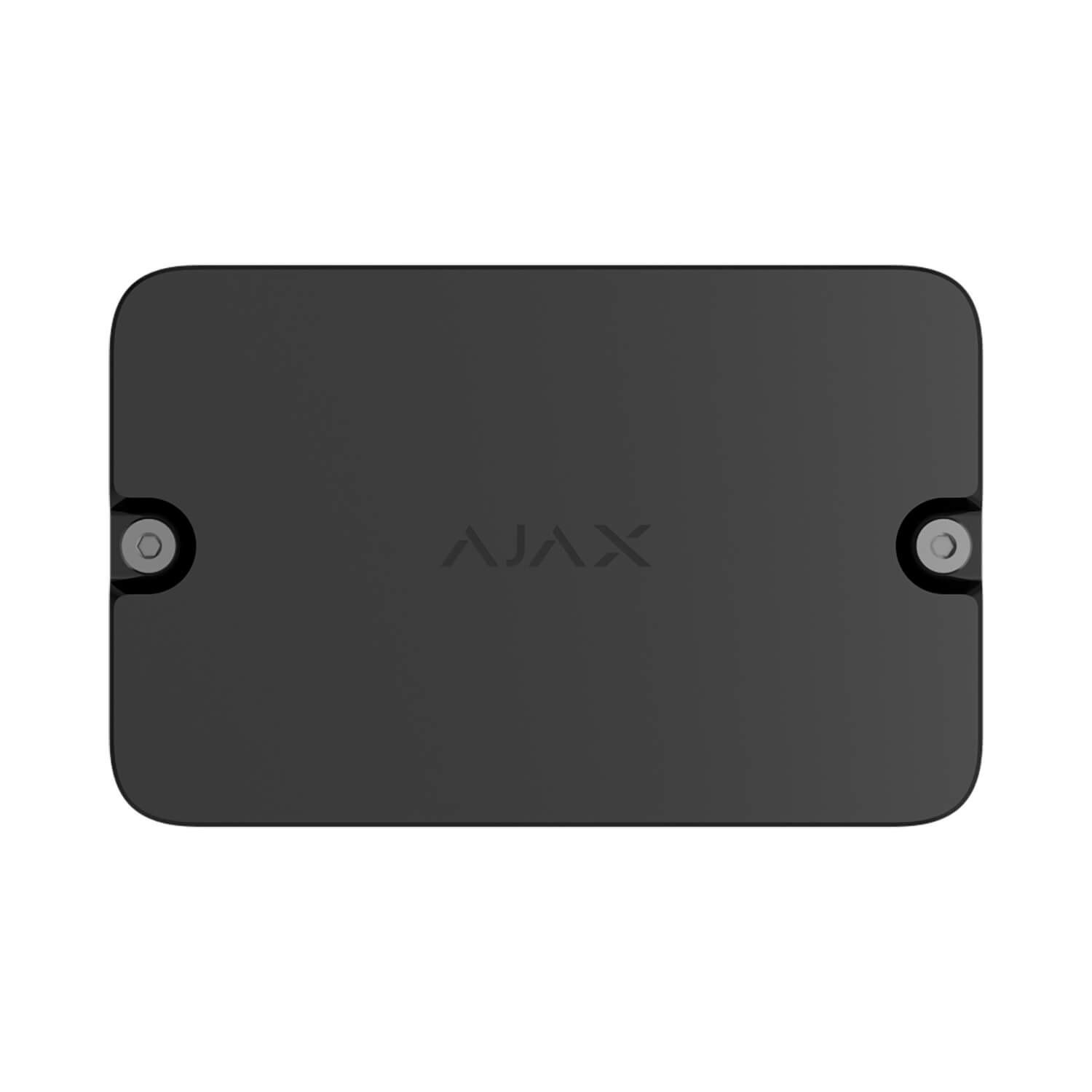

Ajax EN54 I/O Module (2X2) Jeweller
Funkmodul mit zwei Eingängen und zwei Ausgängen für eine Brandmeldeanlage

EN54 I/O Module (2X2) Jeweller – Schnittstellenmodul für intelligente Systemintegration

Das EN54 I/O Module (2X2) Jeweller eröffnet neue Möglichkeiten für die Integration von Drittanbieter-Komponenten wie Rauchmelder, Türsteuerungen, HVAC- oder andere sicherheitstechnische Systeme in ein Ajax-Brandmeldesystem. Ausgestattet mit zwei Eingängen und zwei Relaisausgängen, ermöglicht das Modul eine gezielte Ansteuerung und Überwachung externer Systeme – kabellos, sicher und normgerecht gemäß EN 54-25.

Intelligente Automatisierung bei Alarm

Zwei galvanisch getrennte Relaisausgänge erlauben die gezielte Ansteuerung angeschlossener Systeme, z. B. zur Entriegelung von Türen oder zur Aktivierung von Lüftungsanlagen im Brandfall. Die Steuerlogik lässt sich einfach über die Ajax-App konfigurieren – individuell und objektbezogen.

Universelle Kompatibilität mit Fremdsystemen

Die zwei universellen Eingänge unterstützen eine Vielzahl von Anschlussvarianten (NO, NC, EOL, 2EOL, 3EOL) – ideal zur Integration bestehender verkabelter Komponenten oder Detektoren anderer Hersteller. Widerstandswerte können flexibel gewählt werden, was den Einsatz besonders vielseitig macht.

Robuste Funkkommunikation mit hoher Reichweite

Die Datenübertragung erfolgt über das Jeweller-Funkprotokoll, das eine Reichweite von bis zu 1700 Metern im freien Feld ermöglicht. Frequenzsprungverfahren, dynamische Sendeleistungsanpassung sowie automatische Verbindungsverlust-Erkennung garantieren maximale Funkstabilität – auch in großen oder komplexen Gebäudestrukturen.

Effizienter Betrieb mit langer Batterielaufzeit

Das I/O-Modul wird über zwei vorinstallierte CR123A-Batterien mit Strom versorgt und erreicht eine Betriebsdauer von bis zu 5 Jahren. Der Batteriewechsel ist schnell und werkzeuglos möglich. Die Ajax-App informiert frühzeitig über einen niedrigen Ladezustand.

Technische Highlights:

• Kommunikation: Zwei-Wege-Funk (Jeweller), verschlüsselt
• Frequenzbereich: 866–869 MHz / 905–926 MHz (je nach Region)
• Reichweite: bis zu 1700 m (freies Feld)
• Sendeleistung: bis zu 20 mW | Modulation: GFSK
• Frequenzsprungverfahren zur Interferenzvermeidung
• Eingänge: 2 universelle (NO, NC, EOL, 2EOL, 3EOL)
• Widerstandswerte (EOL): 0,47 kΩ, 1,2 kΩ, 2,7 kΩ, 6,2 kΩ
• Kabellänge (Drittgeräte): bis zu 100 m | Leiterquerschnitt: 0,4–2,5 mm²
• Ausgänge: 2 galvanisch getrennte Relais
• AC-Ausgang: 10–250 V~, 5 mA bis 10 A (ohmsche Last)
• DC-Ausgang: 10–30 V⎓, 5 mA bis 5 A (ohmsche Last)
• Modi: bistabil oder Impuls (1 s bis 1 h 30 min)
• Szenarien: konfigurierbar für Automatisierungen & Ereignisreaktionen
• Sicherheitsfunktionen: Sabotage- und Gehäuseöffnungserkennung, Spoofing-Schutz
• Erweiterte Fehlererkennung: Kurzschluss, Leitungsunterbrechung, Störungen bei EOL
• Stromversorgung: 2 × CR123A-Batterien (inklusive)
• Batterielaufzeit: bis zu 5 Jahre
• Abmessungen: 116 × 180 × 62 mm
• Gewicht: 547 g
• Betriebstemperatur: 0 °C bis +50 °C
• Luftfeuchtigkeit: bis 80 % (nicht kondensierend)
