Freie Sicht erforderlich
Zwischen Sender und Empfänger muss eine dauerhaft freie, mechanisch stabile Linie bestehen.
- keine Vegetation im Strahlweg
- stabile Fundamente oder Wände
- Reichweitenreserve einplanen
OPTEX Systemwelt
OPTEX im Überblick
Aktiver Perimeterschutz
OPTEX Infrarot-Lichtschranken
Unsichtbare Detektionslinien für klare Grenzen.
OPTEX Infrarot-Lichtschranken bilden aktive Detektionsstrecken zwischen Sender und Empfänger. Sie eignen sich für definierte Grundstücksgrenzen, Zufahrten und Freiflächen mit klarer Linienführung.
Das System im Überblick
Definierte Grenzen zuverlässig überwachen
Lichtschranken reagieren auf die Unterbrechung der überwachten Strahlstrecke. Ausrichtung, Reichweite und Umgebungsbedingungen sind deshalb zentrale Punkte der Planung.
SECTEO unterstützt bei Produktauswahl, Reichweitenabstimmung und passendem Montagezubehör.

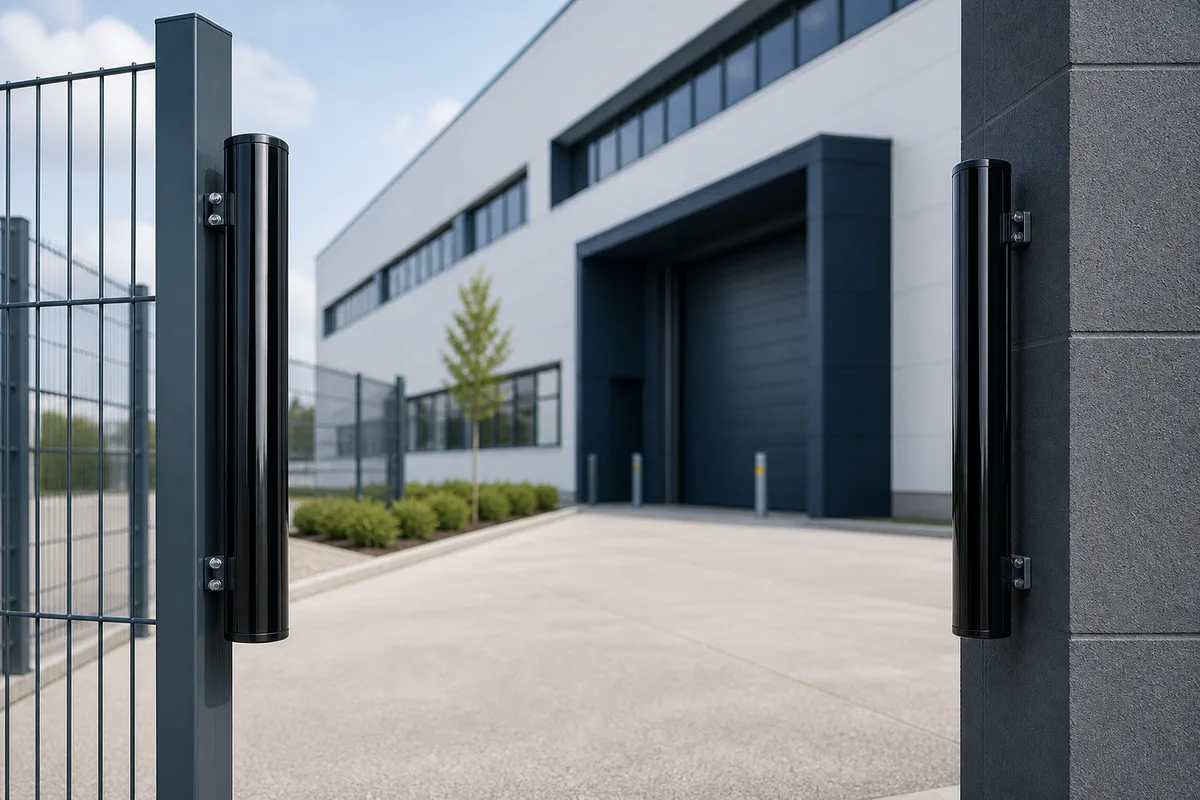

Klare virtuelle Grenzen
Aktive Infrarotstrecken zuverlässig projektieren
OPTEX Smart Line Lichtschranken arbeiten paarweise mit Sender und Empfänger. Je nach Modell lassen sich virtuelle Perimeter mit unterschiedlichen Reichweiten aufbauen. Mehrstrahltechnik hilft dabei, tatsächliche Durchtritte von kurzen oder kleinen Unterbrechungen zu unterscheiden.
Eine starre Montage und präzise Ausrichtung sind für eine stabile Signalreserve unverzichtbar. Pflanzen, Fahrzeuge, Geländeversatz und saisonale Veränderungen dürfen die Strahlstrecke nicht beeinträchtigen. Bei langen Grenzen können mehrere Paare oder Strahlentürme kombiniert werden.
Darauf kommt es bei der Planung an
- Sichtlinie und erforderliche Reichweite prüfen
- Stabile Fundamente und Halterungen vorsehen
- Strahlhöhe und Unterkriechschutz festlegen
- Ausrichtung und Signalreserve protokollieren
Technik richtig einordnen
Lichtschranke nach Strecke und Umwelt wählen
Reichweite, Zahl der Strahlen, Mast- oder Wandmontage und Witterung bestimmen Baureihe und Zubehör. Katalogreichweite ersetzt keine Prüfung vor Ort.
Mehrstrahltechnik
Mehrere übereinanderliegende Strahlen helfen, kleine oder kurzzeitige Unterbrechungen von relevanten Durchquerungen zu unterscheiden.
- Strahlzahl modellabhängig
- Unterbrechungszeit einstellbar
- Ausrichtung exakt prüfen
Wand, Mast oder Säule
Offene Montage und integrierte Säulensysteme lösen unterschiedliche Anforderungen an Erscheinungsbild, Sabotageschutz und Höhe.
- Wandhalter oder Mastzubehör
- Heizung modellabhängig
- Wartungszugang vorsehen
Leistungswerte gelten für die jeweils genannte Produktvariante. Firmwarestand, Zubehör, Umgebungsbedingungen und Vorgaben des Projekts müssen vor der Ausführung anhand aktueller Herstellerunterlagen geprüft werden.
Vom Signal zur Reaktion
So bildet eine Infrarot-Lichtschranke eine überwachte Linie
Sender und Empfänger erzeugen mehrere aktive Infrarotstrahlen. Ein Alarm entsteht, wenn die dafür vorgesehenen Strahlen innerhalb der definierten Logik unterbrochen werden.
Linie planen
Reichweite, Höhe, Untergrund, Vegetation und mögliche Unterbrechungen werden entlang der gesamten Strecke geprüft.
Sender ausrichten
Sender und Empfänger werden starr montiert und optisch exakt aufeinander ausgerichtet.
Strahlen überwachen
Die Mehrstrahltechnik bewertet die Unterbrechung der projektierten Infrarotstrecke.
Alarm weitergeben
Relais- oder systemspezifische Signale werden an Zentrale, Video oder andere Auswertung übergeben.
Passend zum Projekt
Typische Einsatzbereiche für OPTEX Lichtschranken
Aktive Infrarotlinien sind besonders geeignet, wenn eine klare Grenze oder Passage statt einer großen Fläche überwacht werden soll.

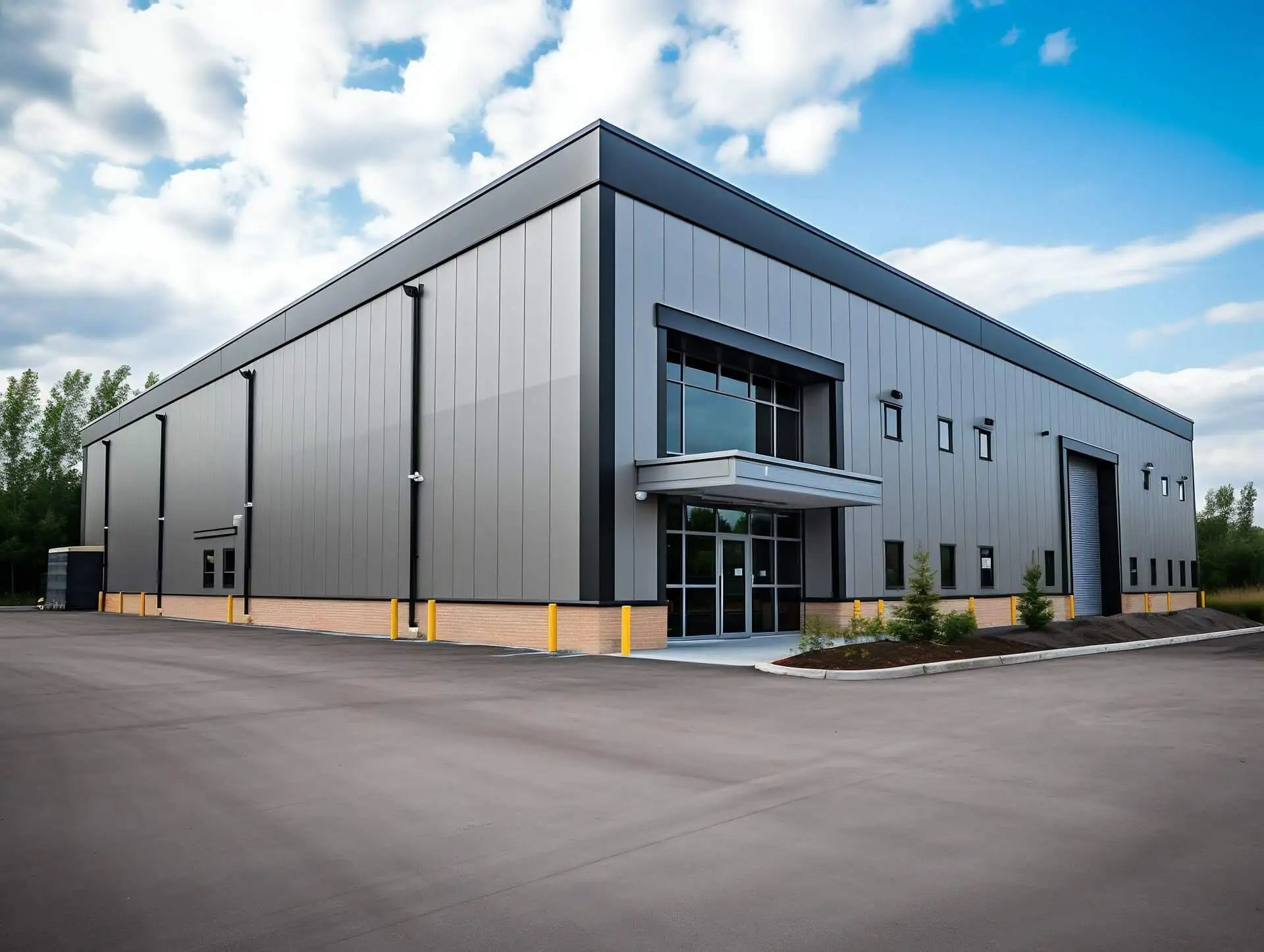

Zaun und Grundstücksgrenze
Strahlstrecken können parallel zur Grenze verlaufen und Annäherungen früh erkennen.
Projekt besprechenTor und Zufahrt
Eine definierte Passage wird überwacht; Freigaben für regulären Verkehr müssen in der Logik berücksichtigt werden.
Projekt besprechenFassade und Fensterreihe
Mehrere Öffnungen lassen sich mit einer durchgehenden, korrekt positionierten Linie absichern.
Projekt besprechenHof und Freifläche
Säulen können mehrere Strahlen in ein geordnetes und geschütztes Montagesystem integrieren.
Projekt besprechenDurchgängig geplant
Was zu einer Lichtschrankenstrecke gehört
Neben Sender und Empfänger entscheiden Fundament, Ausrichtung, Energieversorgung und Wartung über die langfristige Stabilität.
- 01Sender und Empfänger
Das passende Paar wird nach Außenreichweite, Strahlzahl, Signalausgang und Umgebungsanforderung ausgewählt.
- 02Halterungen oder Säulen
Mechanisch stabile Montage verhindert, dass Wind, Setzungen oder Anstoßen die Ausrichtung verändern.
- 03Versorgung und Signalleitung
Spannungsabfall, Überspannungsschutz, Leitungsführung und Sabotageüberwachung werden mitgeplant.
- 04Ausricht- und Wartungszubehör
Optische Hilfen, Heizung und zugängliche Abdeckungen unterstützen Inbetriebnahme und dauerhaften Betrieb.
Kurz erklärt
Häufige Fragen zu OPTEX Infrarot-Lichtschranken
Antworten zu Einsatzbereichen, Komponenten, Installation und fachgerechter Planung.
Braucht eine Infrarot-Lichtschranke freie Sicht?
Ja. Sender und Empfänger müssen dauerhaft ungehindert aufeinander ausgerichtet sein. Pflanzen, Fahrzeuge oder bauliche Veränderungen dürfen den Strahlweg nicht unbeabsichtigt blockieren.
Warum werden mehrere Strahlen verwendet?
Mehrstrahltechnik erlaubt eine robustere Bewertung als ein einzelner Strahl. Die konkrete Alarmlogik hängt vom Modell und der Parametrierung ab.
Kann eine Lichtschranke an einem beweglichen Zaun montiert werden?
Nur wenn die Montage ausreichend stabil bleibt. Schwingungen oder Setzungen können die Ausrichtung beeinträchtigen und müssen konstruktiv vermieden werden.
Was wird bei der Wartung geprüft?
Ausrichtung, Signalreserve, Verschmutzung, Vegetation, Gehäuse, Befestigung, Heizung und die vollständige Alarmübertragung.
Projektbezogene Auswahl
Wir helfen, Produkte und Zubehör sinnvoll zusammenzustellen.
Technischer Support
Fachpartner erhalten Unterstützung bei Planung und Inbetriebnahme.
Alles aus einer Hand
Systemkomponenten, Ergänzungen und Service über einen Ansprechpartner.
Persönliche Fachberatung
OPTEX Infrarot-Lichtschranken für Ihr Projekt
Wir stimmen Strecke, Reichweite, Strahlzahl, Säulen oder Halterungen, Leitungswege und Alarmverknüpfung auf das Gelände ab.
