10 × 10 oder 20 × 20 m
Kleinere REDSCAN Varianten eignen sich für definierte Flächen und Fassaden mit präziser virtueller Ebene.
- Reichweite modellabhängig
- Innen- oder Außenmodelle
- Alarmzonen projektierbar
OPTEX Systemwelt
OPTEX im Überblick
Flächengenaue Laserdetektion
OPTEX Laserscanner
Virtuelle Zonen präzise definieren und auswerten.
OPTEX Laserscanner überwachen definierte Flächen und lassen sich auf virtuelle Detektionszonen einstellen. Damit eignen sie sich für anspruchsvolle Bereiche, in denen Position und Bewegungsrichtung relevant sind.
Das System im Überblick
Komplexe Bereiche in klare Zonen aufteilen
Laserscanner erfassen Konturen und Bewegungen innerhalb projektierter Bereiche. Dadurch können Zonen gezielt an Objektgrenzen und besonders sensible Flächen angepasst werden.
Für eine zuverlässige Anwendung unterstützt SECTEO bei Modellauswahl, Positionierung und Einbindung.
LiDAR mit definierbaren Zonen
Komplexe Flächen präzise in Detektionszonen teilen

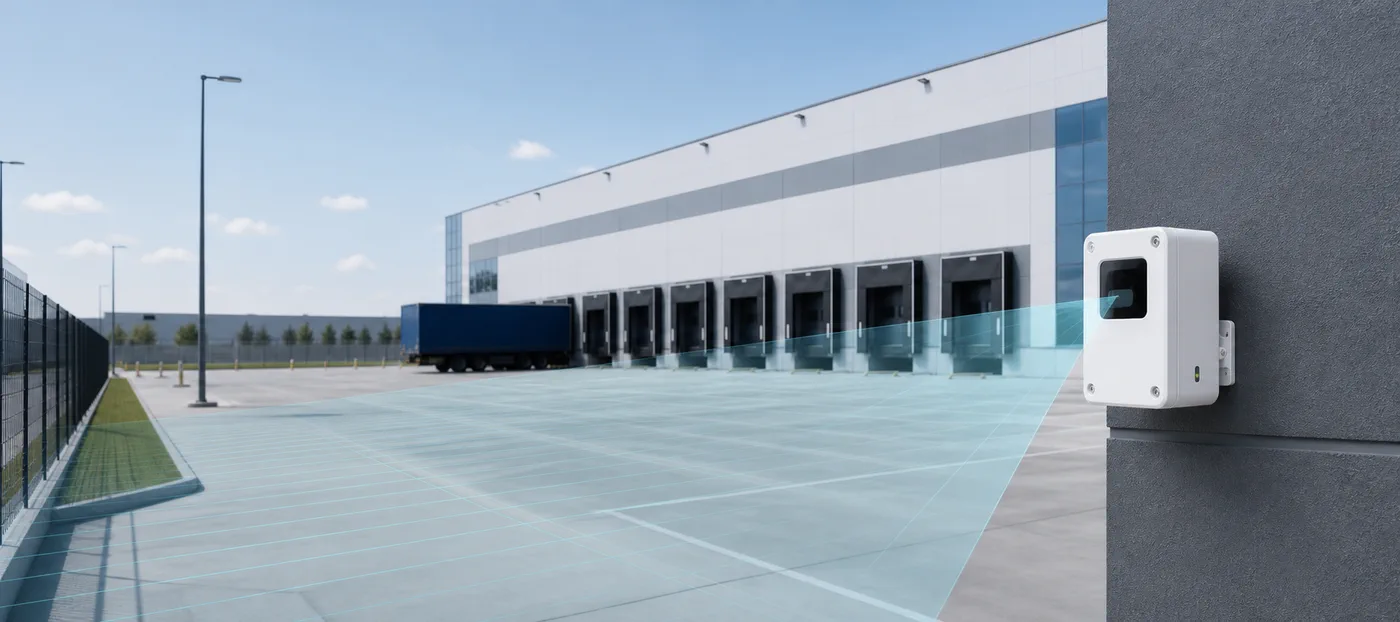

REDSCAN LiDAR-Sensoren erfassen Größe, Entfernung und Position bewegter Objekte. Dadurch entstehen virtuelle Wände, Ebenen und individuell geformte Zonen für Innen- und Außenbereiche. Je nach Modell sind unterschiedliche Reichweiten, Kamerafunktionen und Sicherheitsgrade verfügbar.
LiDAR eignet sich besonders dort, wo klassische Melder oder reine Videoanalyse nicht genügend geometrische Kontrolle bieten. Montageort, Zielgröße, Zonenlogik, Netzwerk, PoE und die Übergabe an Video- oder Alarmmanagement werden projektspezifisch festgelegt.
Darauf kommt es bei der Planung an
- Schutzfläche digital in Zonen gliedern
- Zielgrößen und Bewegungsrichtungen definieren
- PoE, Netzwerk und Schnittstellen planen
- Alarmübergabe und Kameraverknüpfung testen
Technik richtig einordnen
REDSCAN Modell nach Fläche und Integration wählen
Die Serie reicht von kompakten Scannern bis zu REDSCAN Pro. Reichweite, Schutzart, Grade-3-Eignung, PoE, Kamera und Protokolle unterscheiden sich.
30 × 60 oder 50 × 100 m
Leistungsstärkere Modelle decken große Außenflächen oder lange virtuelle Linien ab.
- bis zu 50 × 100 m modellabhängig
- horizontale oder vertikale Ebene
- Umgebung exakt vermessen
REDSCAN Pro
Pro-Varianten bieten je nach Modell erweiterte Netzwerk-, Kamera- und VMS-Funktionen.
- ONVIF modellabhängig
- PoE modellabhängig
- integrierte Kamera modellabhängig
Leistungswerte gelten für die jeweils genannte Produktvariante. Firmwarestand, Zubehör, Umgebungsbedingungen und Vorgaben des Projekts müssen vor der Ausführung anhand aktueller Herstellerunterlagen geprüft werden.
Vom Signal zur Reaktion
So überwacht REDSCAN eine virtuelle Fläche
REDSCAN LiDAR misst Konturen und Bewegung in einer zweidimensionalen Ebene. Daraus entstehen präzise virtuelle Bereiche für Fassade, Bodenfläche, Dach oder Zaunlinie.
Ebene festlegen

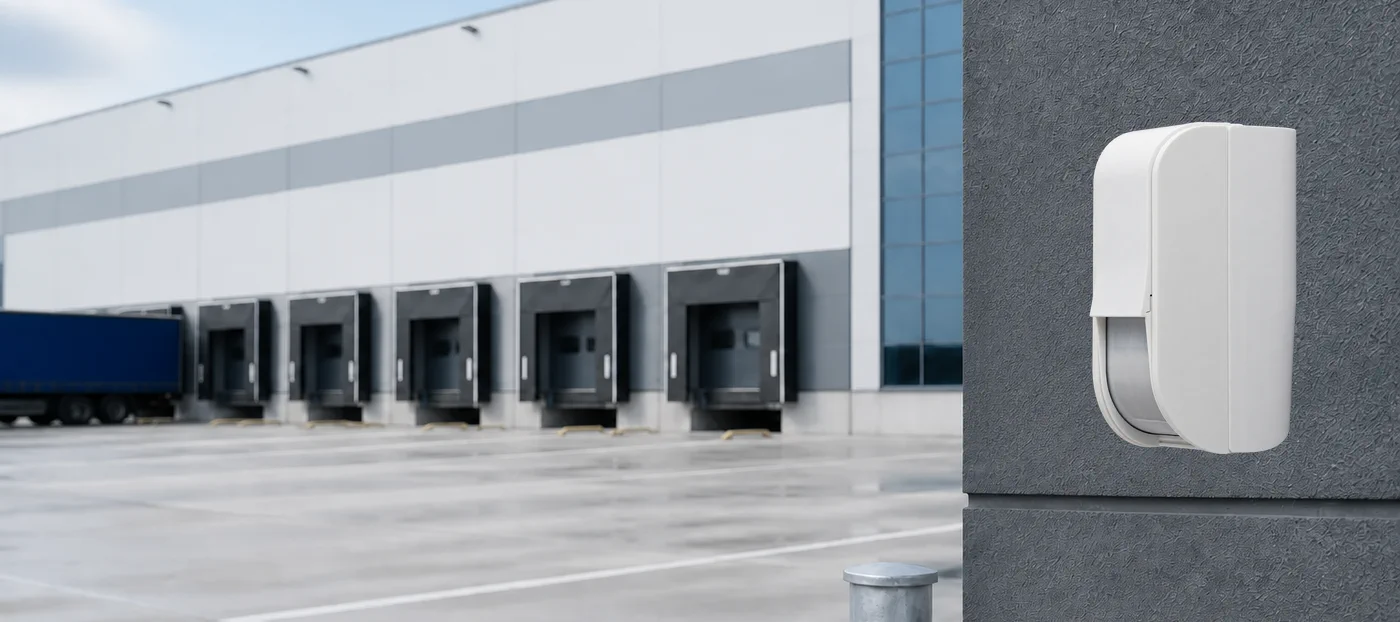

Der Scanner wird horizontal oder vertikal so positioniert, dass die virtuelle Ebene das tatsächliche Schutzziel schneidet.
Zonen definieren
Erfassungsbereiche, Ausschlüsse und Objektparameter werden passend zu Gelände und Betriebsablauf eingerichtet.
Objekte bewerten
Das LiDAR-System beurteilt Position, Größe, Geschwindigkeit und Entfernung innerhalb der projektierten Ebene.
Ereignisse integrieren
Alarme und modellabhängige Koordinaten oder Videofunktionen werden an VMS, Kamera oder Alarmzentrale weitergegeben.
Passend zum Projekt
Einsatzbereiche für OPTEX REDSCAN
LiDAR ist besonders interessant, wenn eine klar begrenzte virtuelle Fläche mit Ortsbezug statt eines groben Bewegungsfeldes benötigt wird.
Fassade und Dachkante
Eine vertikale Ebene kann Annäherungen an Fenster, Fassaden oder Dachränder präzise erfassen.
Projekt besprechenFreifläche und Wertstoffhof
Horizontale Zonen lassen sich an Verkehrswegen und ausgeschlossenen Betriebsflächen ausrichten.
Projekt besprechenKritische Infrastruktur
Große Reichweiten und genaue Zonen unterstützen mehrstufige Perimetersicherung und gezielte Videoverifikation.
Projekt besprechenInnenbereich mit hoher Anforderung
Virtuelle Flächen können sensible Exponate, Wände oder Zugangsbereiche überwachen, sofern Modell und Umgebung passen.
Projekt besprechenDurchgängig geplant
Bausteine einer REDSCAN Integration
Scanner, Netzwerk, Halterung und Gegenstelle müssen dieselben Koordinaten, Ereignisse und Betriebszustände zuverlässig verarbeiten.
- 01REDSCAN LiDAR
Modell und Reichweite werden nach Fläche, Montageachse, Umwelt, Schnittstellen und Zertifizierungsziel gewählt.
- 02Montage und Wetterschutz
Eine starre, vibrationsarme Position und gegebenenfalls passendes Schutz- oder Heizungszubehör sichern die Geometrie.
- 03Netzwerk und Versorgung
PoE oder separate Versorgung, Bandbreite, Überspannungsschutz und Netzsegmentierung werden modellbezogen geplant.
- 04VMS, PTZ oder Alarmzentrale
Die Gegenstelle nutzt Alarmzonen, Koordinaten oder Videostreams entsprechend den freigegebenen Protokollen.
Kurz erklärt
Häufige Fragen zu OPTEX Laserscanner
Antworten zu Einsatzbereichen, Komponenten, Installation und fachgerechter Planung.
Was misst ein REDSCAN Laserscanner?
Er erfasst Konturen und Bewegung in einer zweidimensionalen Ebene und kann Ereignisse anhand von Position, Größe, Geschwindigkeit und Entfernung bewerten.
Sind alle REDSCAN Modelle gleich groß in der Reichweite?
Nein. OPTEX führt je nach Modell unter anderem Bereiche von 10 × 10, 20 × 20, 30 × 60 und 50 × 100 Metern.
Kann REDSCAN eine Kamera steuern?
Je nach Modell und Integration können Koordinaten oder Ereignisse an Video- und Managementsysteme übergeben werden. Konkrete Protokolle müssen geprüft werden.
Sind alle REDSCAN Modelle Grade 3?
Nein. Zertifizierung und Antimasking sind modellabhängig. Für normgebundene Projekte muss das konkrete Produktprofil nachgewiesen werden.
