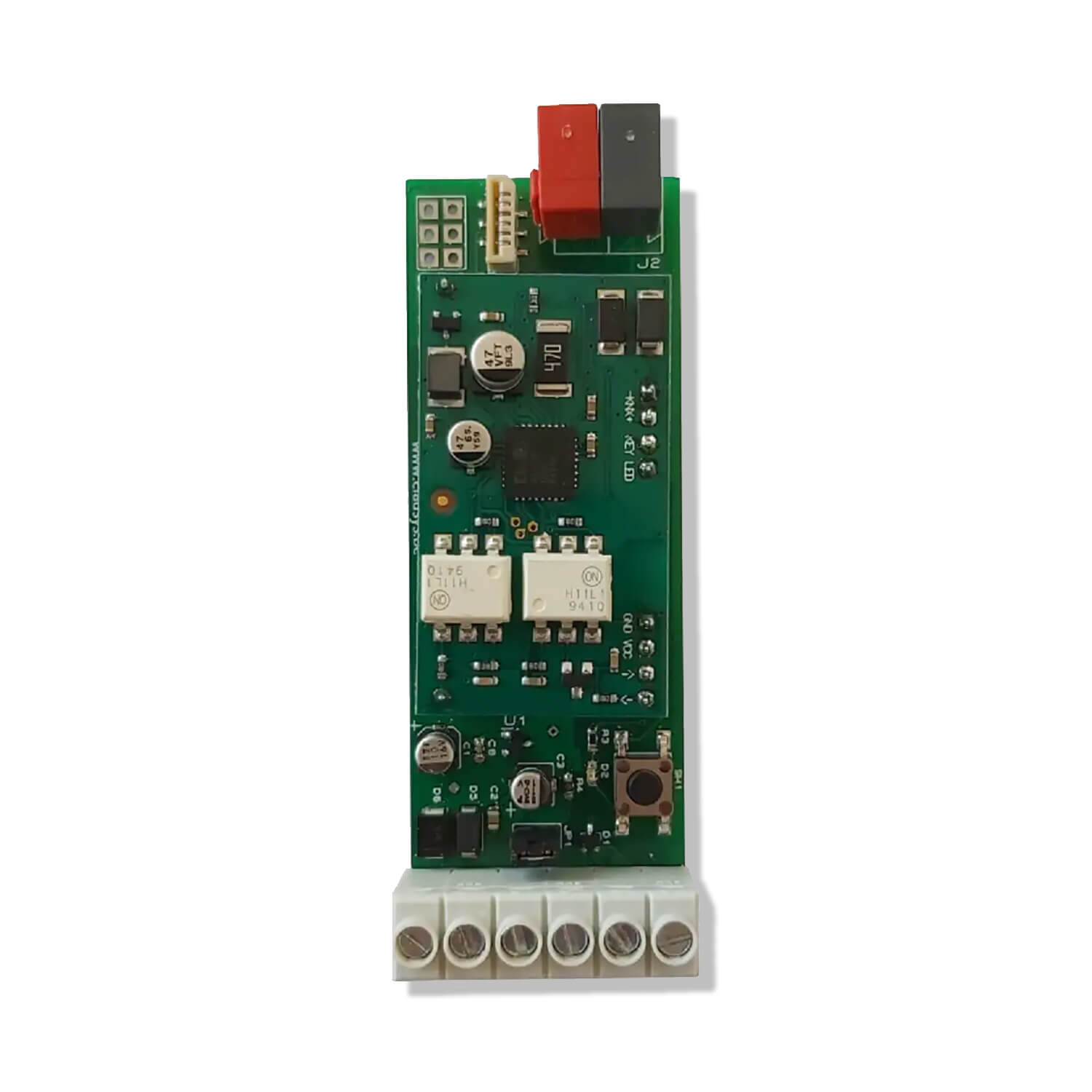

Jablotron JA-KNX Gateway für JA-100 - Artikelnummer A03615

Beschreibung zu Jablotron JA-KNX Gateway für JA-100

Das JA-KNX verbindet kompatible Jablotron Alarmanlagen über das RS485-Modul JA-121T mit dem KNX-Bus. Überwachen Sie bis zu 96 Zonen, erfassen Sie den Status von vier Bereichen und senden Sie Scharf-, Teilscharf- sowie Unscharfschaltungen direkt über KNX.

Entwickelt für Ihre Installation.
Jablotron Alarmanlage mit KNX verbinden

Wichtigste Merkmale

• Kompatible Jablotron Alarmanlagen an den KNX-Bus anbinden
• Status von bis zu 96 Zonen überwachen
• 4 Bereiche mit 9 Statusmeldungen pro Bereich überwachen
• Scharf-, Teilscharf- und Unscharfschaltbefehle über KNX senden
• 32 PG-Ausgänge steuern und überwachen
• KNX-Szenen bei konfigurierten Statusänderungen der Alarmanlage abrufen
• Inbetriebnahme über ETS5 oder ETS6

Das ELAUSYS JA-KNX stellt als Jablotron KNX Gateway unterstützte Informationen der Alarmanlage als KNX-Gruppenobjekte bereit. Zeigen Sie Sicherheitszustände zusammen mit weiteren Gebäudedaten an und nutzen Sie diese in konfigurierten Automationsabläufen.

Das Gateway kommuniziert lokal mit der Zentrale. Für Überwachung und Steuerbefehle ist weder eine Internetverbindung noch ein Cloud-Dienst erforderlich.

Zonen und Systemzustände überwachen

Überwachen Sie bis zu 96 Zonen und vier Bereiche mit jeweils neun Statusobjekten pro Bereich. Zu den verfügbaren Bereichszuständen zählen scharfgeschaltet, teilscharf, unscharf, Ein- und Ausgangsverzögerungen sowie Alarmauslösungen. Zudem lässt sich der Status von bis zu 32 PG-Ausgängen auslesen.

Der genaue Informationsumfang richtet sich nach der Konfiguration der Zentrale und der unterstützten Schnittstelle.

Alarmdaten in der Gebäudeautomation nutzen

Visualisieren Sie Alarmmeldungen in HyperVisu oder einer anderen KNX-Visualisierung. So kann beispielsweise bei bestätigter Scharfschaltung eine Abwesenheitsszene für Beleuchtung und Heizung aktiviert werden. Szenenreaktionen werden direkt in den empfangenden KNX-Geräten parametriert.

Senden Sie Scharf-, Teilscharf- und Unscharfschaltungsbefehle für bis zu vier Bereiche unter Verwendung des in der ETS hinterlegten Benutzercodes. Bis zu 32 PG-Ausgänge können ebenfalls über KNX angesteuert werden, wobei deren Status auf dem Bus bereitsteht.

Die Zentrale führt alle Sicherheitsfunktionen weiterhin eigenständig aus. Das Gateway ergänzt die nahtlose Einbindung in die Gebäudeautomation.

Kompatibilität und Montage

Unterstützte Systeme: Zentralen der Serie Jablotron 100 / 100+ mit einem JA-121T Modul.

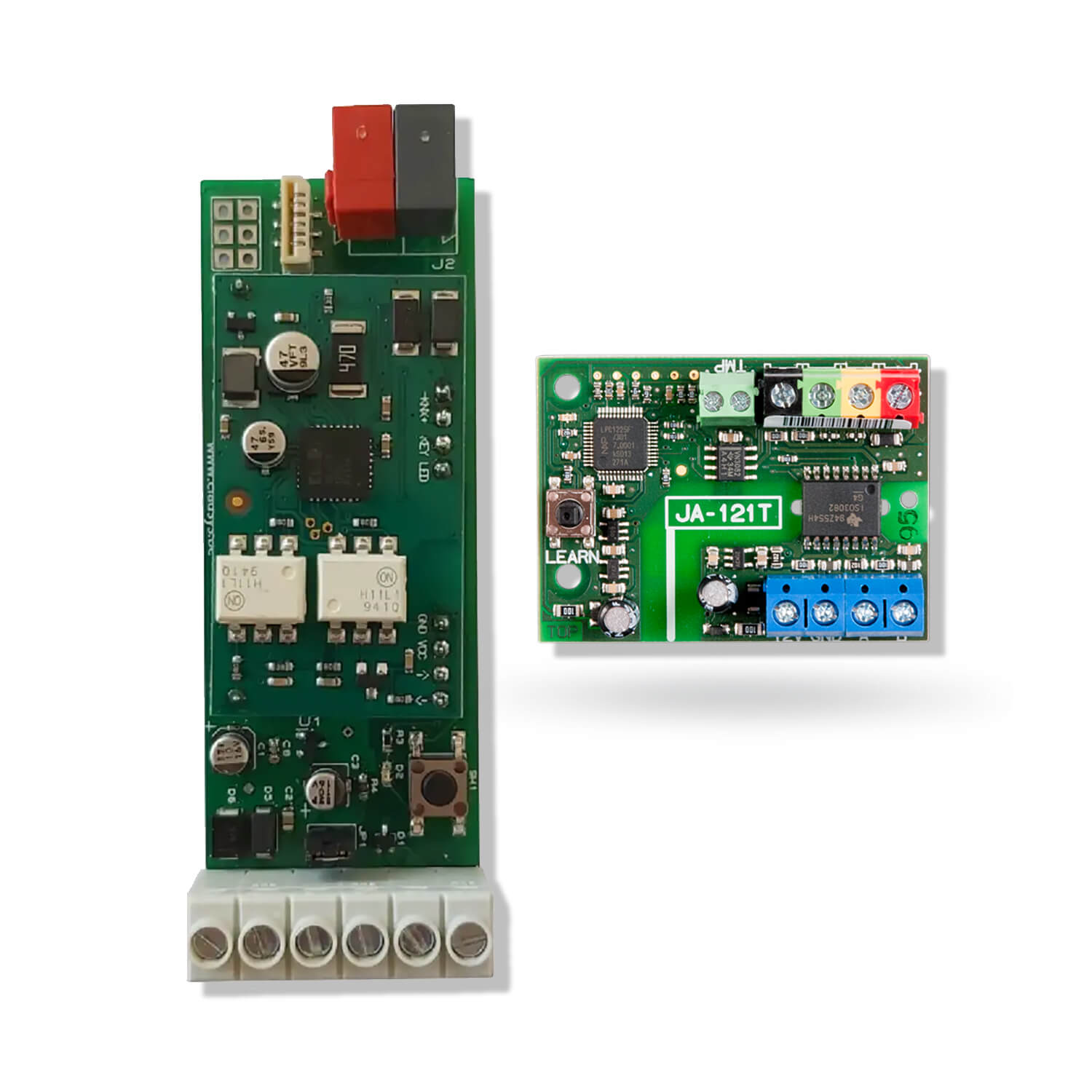

Der Anschluss erfolgt über ein auf 9600 Baud eingestelltes RS485-Modul JA-121T (separat erhältlich). Das Gateway verfügt über einen integrierten RS485-Abschlusswiderstand.

Die Installation erfordert einen Anschluss an den KNX-Bus, die passende Schnittstelle zur Alarmzentrale sowie eine externe 12-V-DC-Spannungsversorgung. Die Parametrierung der KNX-Objekte und Gruppenadressen erfolgt in ETS5 oder ETS6.

Für größere Anlagen können bei entsprechender Unterstützung durch die Zentrale bis zu 192 Zonen über 2 Gateways mit entsprechenden Zonen-Offsets eingerichtet werden.

Details zu den erforderlichen Zentraleinstellungen, unterstützten Funktionen und der Montage entnehmen Sie bitte der Dokumentation.
